SST 固态变压器

什么是 SST？

被重新定义的变压器

固态变压器（Solid-State Transformer, SST）使用高频电力电子器件（SiC MOSFET、IGBT）实现电压变换——取代传统的铜绕组与铁芯。
结果是体积缩小 50-70%，支持能量双向流动，电压、电流、电能质量全数字化可控。

传统变压器

体积大、重量重
仅支持电压升降
无谐波治理能力
不可通信

体积小、重量轻
能量双向流动
主动谐波+无功补偿
云端可控，数字化调度

典型应用

SST 部署场景

AI 数据中心

高压直流供电，面向超大规模算力负荷的紧凑高效配电，减少多级变换损耗。

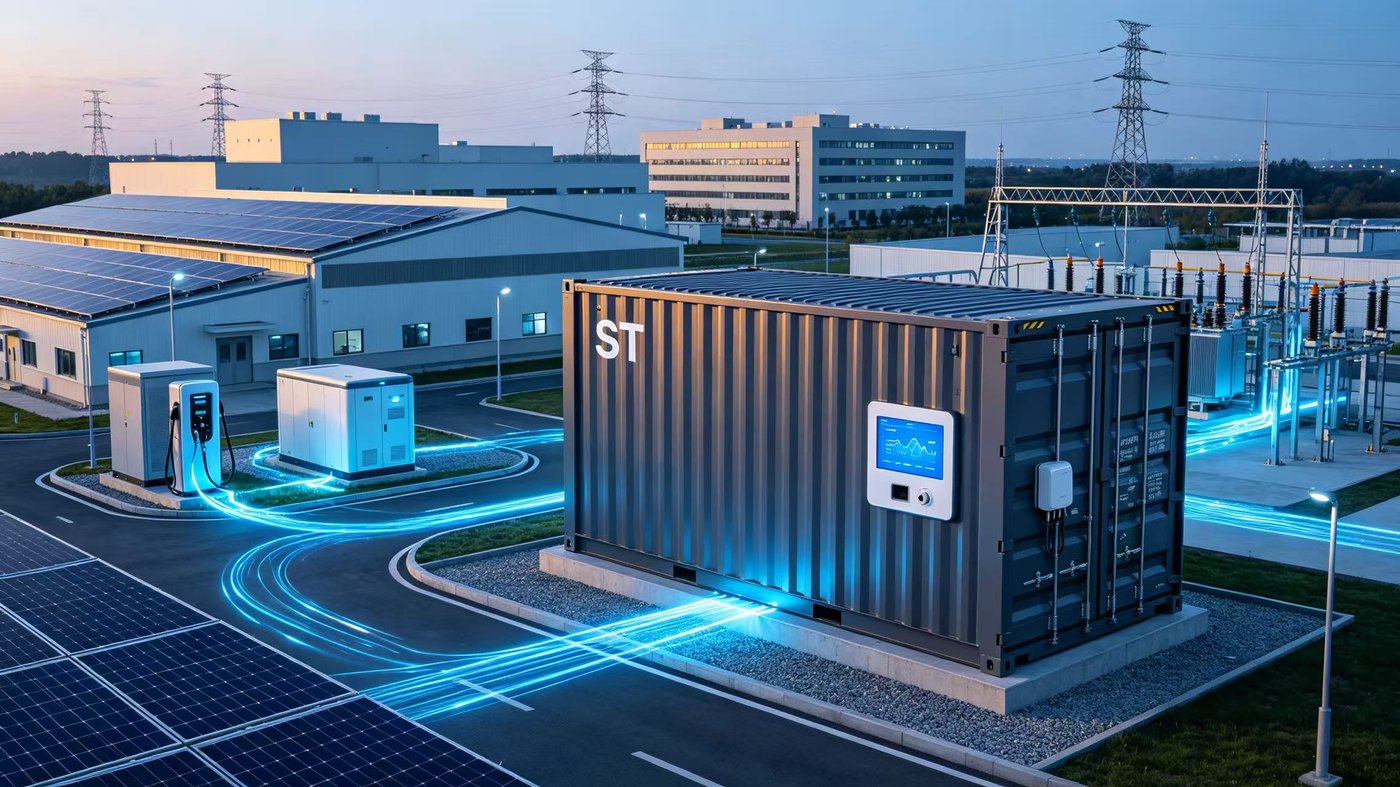

大功率充电桩

480 kW 至 1 MW 超快充站智能配电，中压直挂省去工频变压器与配电房。

工厂园区微电网

光伏、储能、负荷多端口互联，实时电能质量控制与双向能量调度。

工商业储能 PCS

光伏储能

风电变流器

智能配电

产品实拍

高频变压器本体

环氧树脂灌封本体，铜排端子直出，H 级绝缘；可选全灌封与线圈灌封两种工艺，以及自然冷却 / 风冷散热结构。

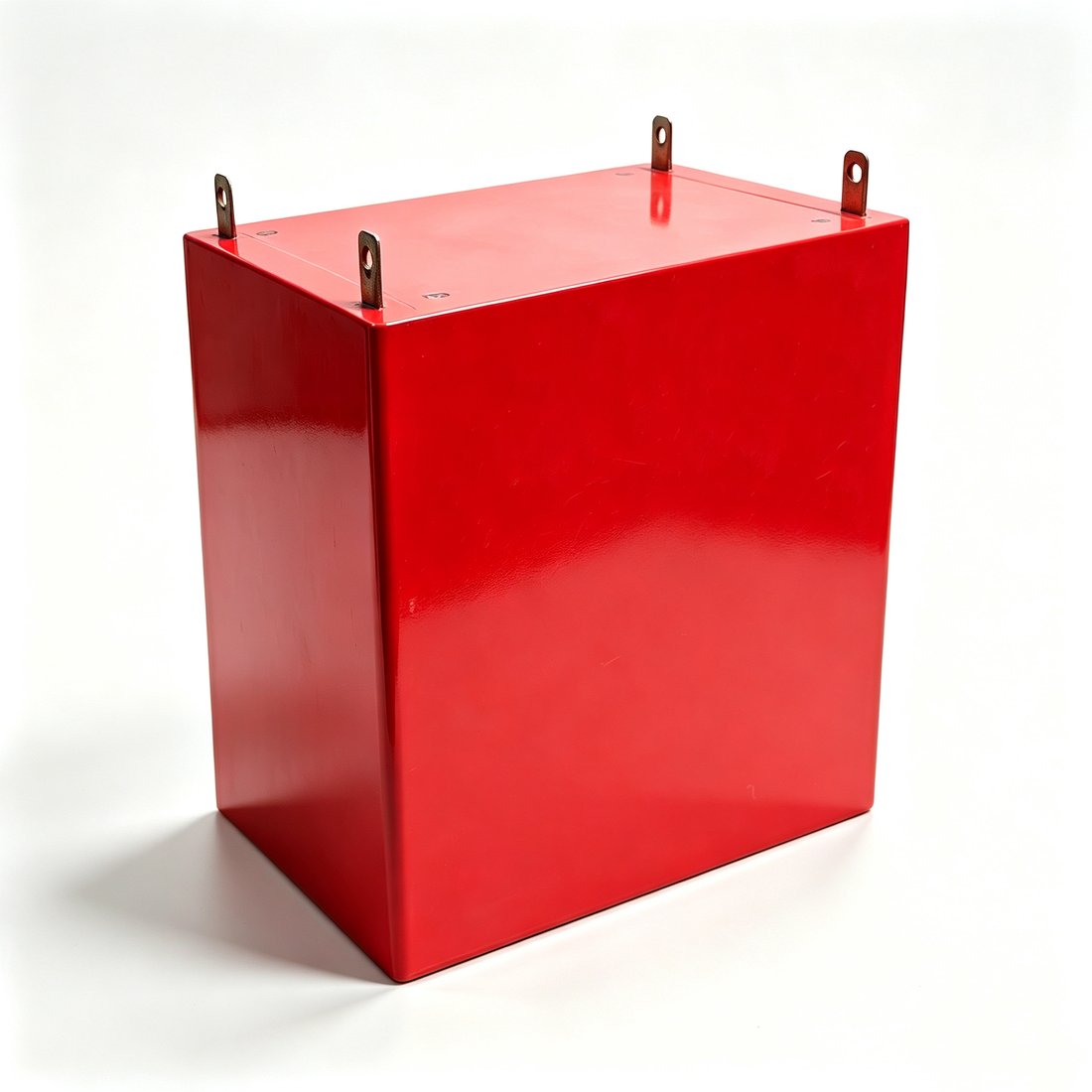

全灌封式本体

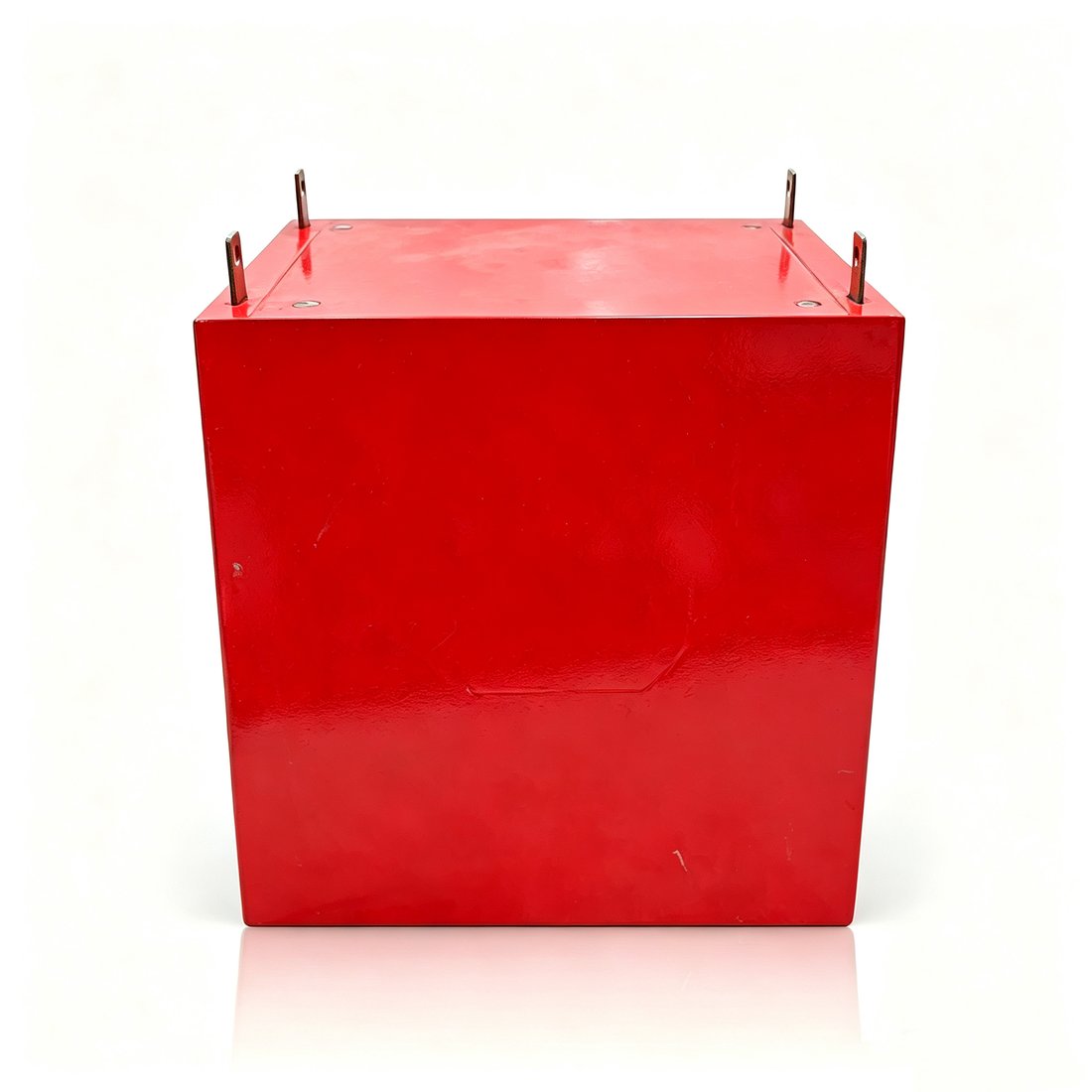

铜排端子正视

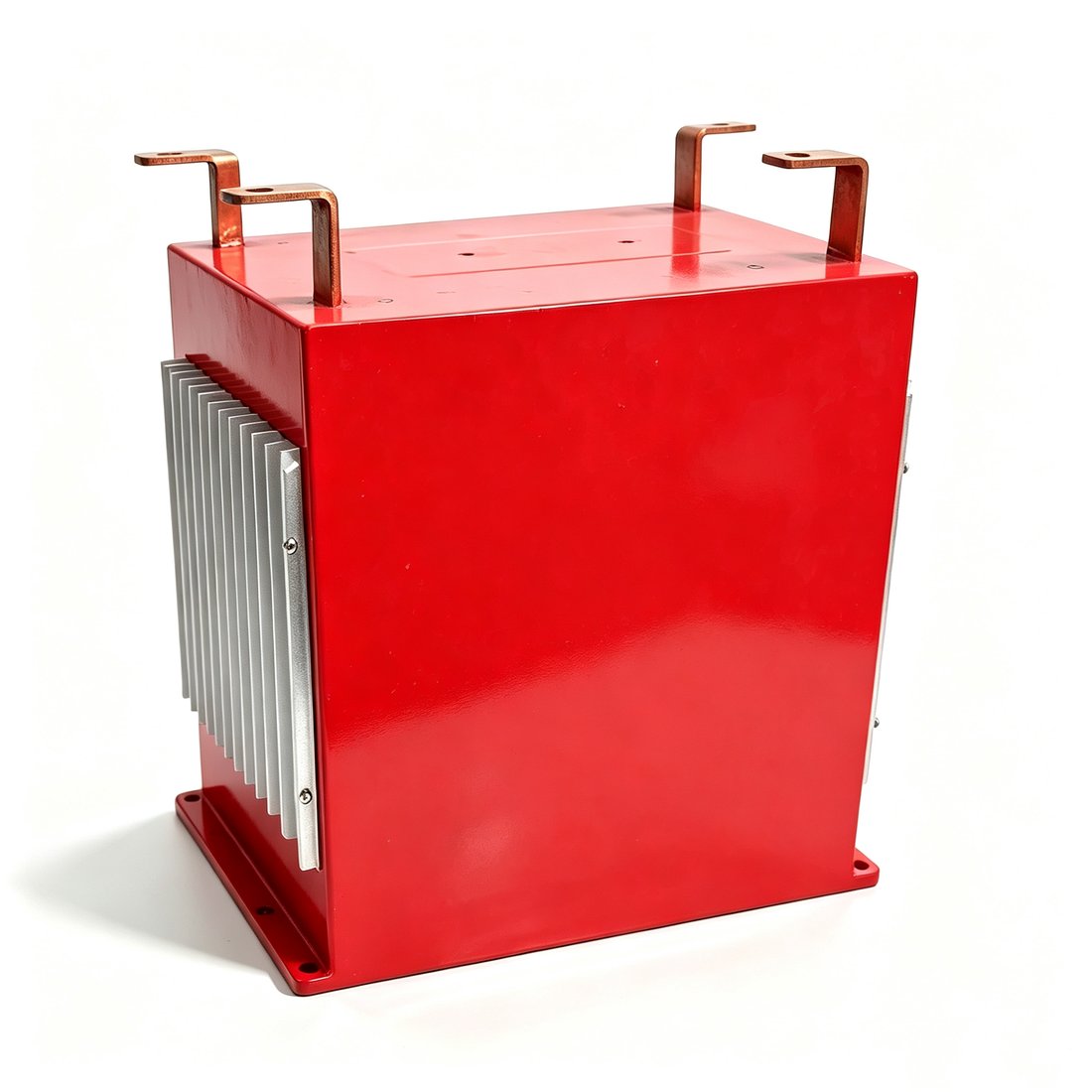

带散热片机型

核心产品

三款主打高频变压器

覆盖 60kW – 200kW 功率段，涵盖单相与三相设计，全部采用高频拓扑与 H 级绝缘。

参数	60 kW 单相	100 kW 单相	200 kW 三相
额定功率	60 kW	100 kW	200 kW
相数	单相	单相	三相
工作频率	10 kHz	10 kHz	20 kHz
电压参数	初 3-4: 1000 VDC / 次 1-2: 750 VDC，匝比 4:3	1-2 端 800V / 3-4 端 750V	中压 296.3V / 268.7A；低压 333.3V / 238.8A
电感 / 漏感	初 2 mH ± 10%，次 1.1 mH ± 10%；初漏 116μH，次漏 65μH	1-2 端电感 1000 μH，漏感 63 μH（3-4 短路）	低压绕组漏感 < 8.6 μH（20 kHz 测试）
耐压 / 绝缘	初对次、初对铁芯 35 kVAC / 1 min；次对铁芯 5 kVAC / 1 min	1-2 对 3-4 及铁芯 35 kVAC / 1 min，漏电流 < 10 mA	中压对地 DC35kV / 1min；低压对地 DC5kV / 1min；绝缘电阻 > 100 MΩ @ 1000 VDC
冷却方式	自然冷却	自然冷却	风冷
绝缘等级	H 级	干式结构	H 级
外形尺寸	300×210×370 mm	360×240×360 mm	≤ 640×270×530 mm

全系列

高频变压器型号规格表

分三大工艺系列：全灌封式（环氧树脂整体灌封）、线圈灌封式、三相一体设计。

一、全灌封式系列（环氧树脂整体灌封）

型号规格	额定功率	绝缘等级	典型应用
12 kW - 35 kV	12 kW	35 kVAC	小型 PET/SST、低压直流配电
30 kW - 35 kV	30 kW	35 kVAC	中小型电力电子变压器
45 kW - 35 kV	45 kW	35 kVAC	中功率直流配电单元
60 kW - 35 kV	60 kW	35 kVAC	工业级固态变压器
70 kW - 60 kV	70 kW	60 kVAC	中高压直流配电系统
125 kW - 35 kV	125 kW	35 kVAC	大功率 PET 模块
150 kW - 35 kV	150 kW	35 kVAC	大功率电力电子变压器

二、线圈灌封式系列（仅线圈部分灌封）

型号规格	额定功率	绝缘等级	典型应用
30 kW - 35 kV	30 kW	35 kVAC	对重量敏感的移动设备
60 kW - 35 kV	60 kW	35 kVAC	散热条件好的机柜内安装

三、三相系列（三相一体设计）

型号规格	额定功率	绝缘等级	典型应用
150 kW - 35 kV（三相）	150 kW	35 kVAC	三相大功率 PET、光伏直流装置
